Bạn đang chuẩn bị xây nhà tại Nha Trang, Cam Ranh hay Diên Khánh? Việc sở hữu một bản vẽ hầm tự hoại 3 ngăn chuẩn kỹ thuật ngay từ đầu là yếu tố sống còn để hệ thống vệ sinh hoạt động trơn tru suốt hàng chục năm. Xây dựng không theo tiêu chuẩn hoặc đặt sai cao độ ống sẽ dẫn đến những sự cố tắc nghẽn, bốc mùi trầm trọng chỉ sau một thời gian ngắn sử dụng. Bài viết dưới đây của chuyên gia Môi Trường Khánh Hòa sẽ cung cấp cho bạn link tải tài liệu miễn phí và hướng dẫn thi công chi tiết nhất.
Tại sao phải tuân thủ nghiêm ngặt bản vẽ hầm tự hoại 3 ngăn khi xây nhà?
Nhiều chủ nhà thường chủ quan giao khoán cho thợ xây mà không có bản vẽ thiết kế hệ thống cấp thoát nước và bản vẽ hầm tự hoại 3 ngăn rõ ràng. Hậu quả của việc “xây mò” này tiềm ẩn những rủi ro cực kỳ tốn kém:
- Trào ngược mùi hôi thối: Thợ quên lắp đặt ống thoát khí (ống thông hơi), khiến khí metan không có đường thoát, dội ngược thẳng lên bồn cầu và không gian sống.
- Sụt lún nền móng: Việc thi công không tuân thủ kỹ thuật chống thấm móng nhà, kết hợp nền đất yếu tại các vùng ven biển khiến nước thải ngấm ra ngoài, phá vỡ kết cấu nền móng.
- Tắc nghẽn liên tục: Đặt sai cốt cao độ của ống vào và ống ra khiến chất thải bị ứ đọng, không thể trôi xuống hầm.
Khi hệ thống đã thi công sai bị lỗi, việc đục phá nền nhà để sửa chữa tốn gấp nhiều lần chi phí xây mới. Trong trường hợp hầm nhà bạn đang gặp sự cố bốc mùi hoặc ứ đọng do lỗi kỹ thuật cũ, bạn cần tìm phương án xử lý hầm cầu bị đầy triệt để trước khi tình trạng ô nhiễm lan rộng.
HỖ TRỢ KHẨN CẤP TRONG THÁNG NÀY: Hầm cầu nhà bạn bốc mùi hôi thối hoặc xả nước không trôi? Đừng lo lắng! Môi Trường Khánh Hòa cung cấp dịch vụ hút hầm cầu chân không, thi công không đục phá nền, khảo sát hoàn toàn miễn phí. Giảm ngay 20% chi phí cho khách hàng liên hệ Hotline: 0926.804.888 ngay hôm nay!
Sơ đồ bản vẽ hầm tự hoại 3 ngăn: Cấu tạo & Nguyên lý hoạt động
Để giám sát thợ thi công hiệu quả, chủ nhà cần nắm rõ cấu tạo cơ bản và cách hệ thống hầm tự hoại 3 ngăn xử lý nước thải sinh hoạt hàng ngày.
Chi tiết cấu tạo hầm tự hoại 3 ngăn tiêu chuẩn
Một sơ đồ bản vẽ hầm tự hoại 3 ngăn đạt chuẩn quốc gia bắt buộc phải được chia tỷ lệ không gian hợp lý để phân hủy chất thải tối ưu:
- Ngăn chứa (chiếm 1/2 thể tích tổng): Là nơi diện tích lớn nhất, tiếp nhận trực tiếp phân và nước tiểu từ bồn cầu xả xuống.
- Ngăn lắng (chiếm 1/4 thể tích): Nơi nhận dòng nước từ ngăn chứa tràn sang. Các chất cặn bã lơ lửng sẽ tiếp tục lắng chìm xuống đáy tại đây.
- Ngăn lọc (chiếm 1/4 thể tích): Nước trong mảng trên cùng sẽ chảy qua ngăn này, được lọc sạch các tạp chất cuối cùng trước khi thoát ra hố ga bên ngoài.
Nguyên lý hoạt động hầm tự hoại 3 ngăn (Quá trình phân hủy kỵ khí)
Khi chất thải trôi xuống ngăn chứa, các vi sinh vật kỵ khí sẽ tiến hành lên men sinh học, chuyển hóa chất rắn thành bùn cặn và khí (thoát ra qua ống thông hơi). Nước trong sẽ chảy tuần tự qua các ống thông thủy sang ngăn lắng và ngăn lọc.
Thời gian lưu thủy lực đủ dài sẽ giúp nước xả ra môi trường đạt tiêu chuẩn an toàn. Tuy nhiên, lớp bùn cặn đáy sẽ đầy lên theo năm tháng. Việc nắm rõ bao lâu hút hầm cầu 1 lần là rất quan trọng để không làm mất không gian sống của vi sinh vật kỵ khí, tránh hỏng hệ thống.
Trong quá trình sử dụng hầm tự hoại 3 ngăn, tình trạng nước thoát chậm hoặc đường ống bị tắc vẫn có thể xảy ra do cặn bẩn, giấy và chất thải tích tụ lâu ngày. Khi gặp trường hợp này, bạn có thể tham khảo dịch vụ thông cống nghẹt Nha Trang để xử lý nhanh hệ thống thoát nước mà không ảnh hưởng đến kết cấu hầm.
Kích thước bản vẽ hầm tự hoại 3 ngăn & Dự toán vật tư (Cập nhật 2026)
Để xây dựng chính xác, bản vẽ hầm tự hoại 3 ngăn phải tuân thủ nghiêm ngặt TCVN 4474:1987 về thiết kế cấp thoát nước bên trong. Kích thước sẽ thay đổi dựa vào số lượng thành viên trong gia đình.
Kích thước chuẩn cho nhà cấp 4, nhà phố
Theo tiêu chuẩn thiết kế, thể tích hầm tự hoại (W) được tính dựa trên lưu lượng nước thải sinh hoạt (Q). Trung bình một người sử dụng 100 – 150 lít/ngày. Ví dụ: Nhà có 5 người -> Q = 5 x 120 lít = 600 lít/ngày (0.6 m3). Áp dụng công thức cho gia đình nhỏ (Q < 5.5m3), thể tích hữu ích cần thiết là: W = 1.5 x Q = 0.9 m3.
Tuy nhiên, thực tế thi công tại Khánh Hòa, để đảm bảo thời gian lưu bùn lâu dài và tránh tắc nghẽn, kích thước phủ bì khuyến nghị cho gia đình 4-6 người là:
- Chiều dài: 2.5m – 3.0m
- Chiều rộng: 1.5m – 2.0m
- Chiều sâu (Cốt vách): 1.5m – 1.8m (Đảm bảo thể tích hữu ích đạt tối thiểu 4.5 khối).
Theo tiêu chuẩn thiết kế, thể tích hầm tự hoại (W) được tính dựa trên lưu lượng nước thải sinh hoạt (Q). Trung bình một người sử dụng 100 – 150 lít/ngày.
Bảng bóc tách vật tư cơ bản (Dự toán chi phí)
Để chủ nhà chủ động tài chính, dưới đây là bảng bóc tách vật tư cơ bản cho kích thước hầm tiêu chuẩn phía trên:
- Gạch đặc: Khoảng 1.200 – 1.500 viên (Xây tường 20 để chống thấm tốt hơn).
- Xi măng & Cát: Khoảng 20 bao xi măng và 2-3 khối cát vàng (Mác bê tông M250 cho đáy).
- Ống nhựa PVC/HDPE: Ống vào bồn cầu phi 114; ống thông thủy và ống ra phi 90; ống thoát khí phi 34.
- Chi phí dự kiến: Dao động từ 5.500.000 VNĐ đến 7.500.000 VNĐ tùy giá vật tư tại địa phương.

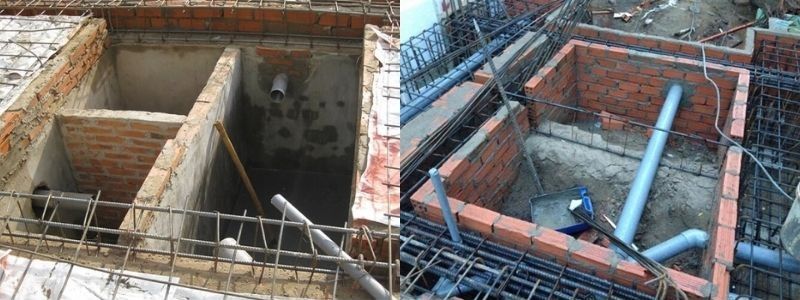

- Tấm đan bê tông (Nắp bể): Đổ bê tông cốt thép M250, độ dày 10 – 12cm. Sử dụng thép đan D10 hoặc D12. Nếu hầm tự hoại đặt dưới gara ô tô, bắt buộc phải tăng độ dày và kết cấu thép để chịu tải trọng lớn, chống nứt sập.
Tải miễn phí bản vẽ hầm tự hoại 3 ngăn (File CAD & PDF)
Môi Trường Khánh Hòa cung cấp tài liệu thiết kế nguyên bản, không chứa quảng cáo rút gọn, đảm bảo file sạch để bạn tải về sử dụng ngay.
- Tải bản vẽ hầm tự hoại 3 ngăn file CAD (.dwg) [TẠI ĐÂY] – Dành riêng cho thợ thầu, kỹ sư kiến trúc sao chép trực tiếp vào hồ sơ thiết kế kỹ thuật.
- Tải bản vẽ bể tự hoại 3 ngăn file PDF [TẠI ĐÂY] – Dành cho chủ nhà xem trực tiếp trên điện thoại, ipad với chất lượng sắc nét, dễ dàng in ấn.

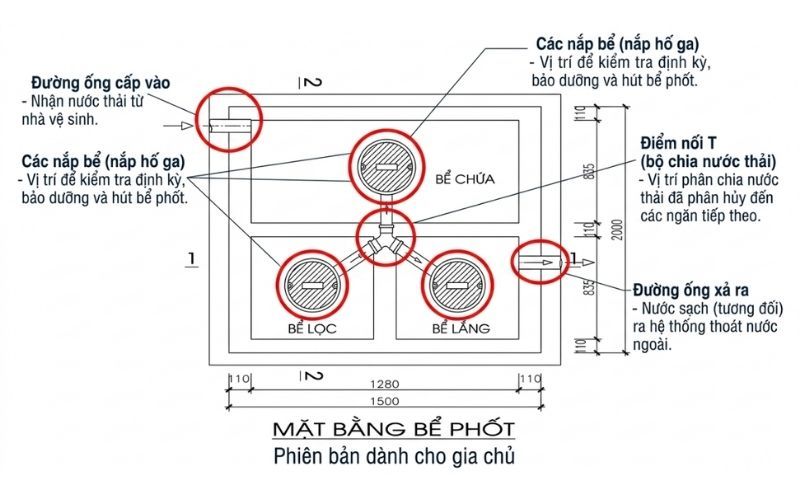

Hướng dẫn chủ nhà đọc bản vẽ & Giám sát thi công hầm tự hoại 3 ngăn (Chống “mù CAD”)
Ngay cả khi không rành kỹ thuật, bạn vẫn có thể kiểm soát chất lượng công trình bằng mắt thường thông qua các Check-list quan trọng sau:
- Kiểm tra ống thông thủy và độ dốc: Ống vào từ bồn cầu phải có đường kính tối thiểu Phi 114, độ dốc 2%. Giữa các ngăn, bắt buộc dùng ống thông thủy hình chữ T (kích thước tối thiểu 200x200mm) úp ngược. Đầu dưới ống chữ T phải ngập dưới mặt nước 40cm để ngăn váng mỡ và cặn lơ lửng trôi sang ngăn sau, đầu trên phải cao hơn mặt nước.
- Nắp thăm (Lỗ hút hầm cầu): Phải yêu cầu thợ đúc sẵn 1-2 nắp thăm (kích thước khoảng 20x20cm) trên nắp hầm. Nếu bịt kín hoàn toàn, sau này xe hút hầm cầu sẽ bắt buộc phải đục phá nền gạch rất mất thẩm mỹ.
- Test nước chống thấm: Trước khi lấp đất hoàn thiện, hãy bơm đầy nước vào hầm và chờ 48 tiếng. Nếu mực nước bị hao hụt, phải yêu cầu thợ quét lại sika chống thấm hoặc trát thêm mác bê tông để xử lý ngay.
Lưu ý cho nền đất yếu tại khu vực ven biển Khánh Hòa
Nếu công trình của bạn nằm ở khu vực trũng thấp, đất cát hoặc mực nước ngầm cao (như ven biển Nha Trang, Cam Ranh), việc xây gạch rất dễ bị sụt lún và ngấm nước ngầm vào hầm. Trong trường hợp này, chuyên gia khuyên bạn nên cân nhắc sử dụng Bể tự hoại 3 ngăn đúc sẵn bằng Composite để chống thấm tuyệt đối và dễ dàng lắp đặt
